首页 > 模型图纸 > 轴倾斜验证夹具(SolidWorks设计,Sldprt/Sldasm格式)
模型图纸
轴倾斜验证夹具(SolidWorks设计,Sldprt/Sldasm格式)
2023-11-29186402.03M
  • 软件名称:Solidworks
  • 软件格式:sldasm,sldprt
  • 参数编辑:无参数

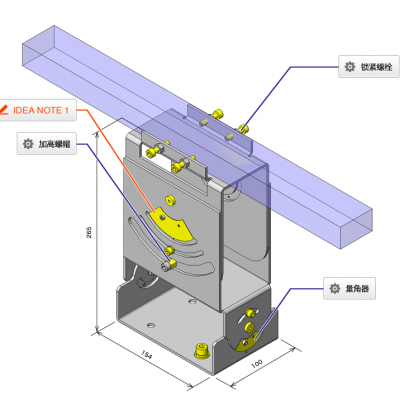

目的・动作
为了验证对象工件倾斜度产生的影响(动作特性等),在±45°范围内单独设定各轴的角度。
通过锁紧螺栓进行调整,以便可应对各种工件规格和形状。
环境·操作性
可应对各种工件规格,可轻松设定角度。
可手持主体调整下方的角度。调整上方的角度时,无法手持工件,故通过手持螺帽和螺纹旋钮进行调整。
可测量角度为+45°、-45°,左右对称。
对象工件
倾斜度传感器产品
外形:W500×D50×H30
工件重量:1kg以下
