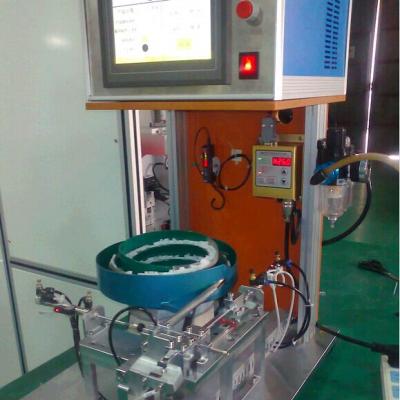

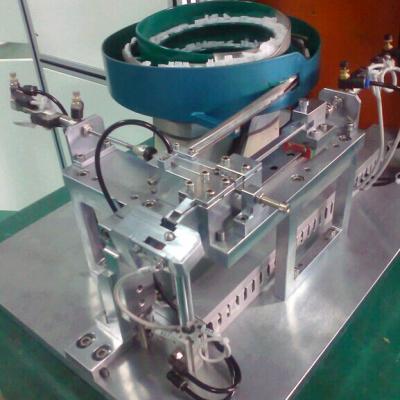

一台双跳灯开关中的一个滑块零件半自动压装机，此前是手工装入，手指会按痛，操作员都不愿意做该工位。现设计一台半自动压装机，震动盘自动供滑块，手工放壳体，触动微动开关后自动将滑块压入壳体中，因滑块需倾斜才能装入，故壳体定位为倾斜角度，模拟后可动作，选将滑块倾斜推入壳体中，再将尾部压入。现已投入使用，产能相较手工组装提升30%。

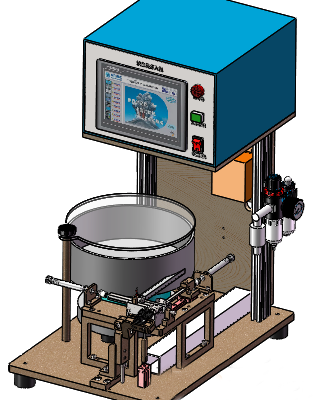

双跳灯开关滑块压入机（震动盘送料半自动压装机）3D模型 SW设计源文件分享，成熟设备 欢迎下载。建议使用SW2015及以上版本打开。
