紫外线的杀菌原理是利用紫外光的能量破坏水体中各种病毒、细菌及其它致病体的DNA，紫外线穿透微生物的细胞膜和细胞核，破坏核酸的分子键，使其失去复制能力或活性而死亡。紫外线杀菌波段介于200～300nm之间，其中以253.7nm波段能力最强。
紫外线消毒技术具有安全、高效、低成本、不产生副产物等优点。经紫外线消毒后，不存在二次污染及副产物，出水可回用于农田、林地等灌溉或回注水地下，实现资源化。
明渠消毒设备：
1、主要组成部分（但不限于这些）
⑴ 装配完整的紫外线消毒系统；
⑵ 灯管排列结构；
⑶ 紫外灯模块组件；
⑷ 紫外灯管；
⑸ 灯管端部密封和灯座；
⑹ 紫外灯套管
⑺ 紫外灯模块组件支架；
⑻ 水位控制器；
⑼ 清洗系统
⑽ 水位传感器；
⑾ 电路部分；
⑿ 紫外探测系统；
⒀ 配电中心；
⒁ 控制部分和仪器部分
2、紫外线消毒系统的结构
紫外系统应能安装于明渠中，为保证消毒效果，整个系统的构造如下：
明渠数：由制造商根据其系统情况决定
1).每条明渠中紫外消毒模块组数：1组
2).每组消毒模块中紫外灯模块数：由制造商根据其系统情况决定
3).每个紫外灯模块中灯管数：由制造商根据其系统情况决定
4).配电中心：至少1个包括镇流器及电源部分的配电中心
5).系统控制中心：至少1个包括现场控制系统及进行远程监测和控制的通讯接口的紫外系统控制中心
6).清洗驱动系统：至少1个（用于驱动自动清洗装置）
7).自动清洗装置：与每一模块配套一套
8).紫外光强探头：每组消毒模块1个.
3、配置及要求
1).总体概述
（1）所有与污水相接触的焊接金属元件为304不锈钢。
（2）所有不与污水接触的金属元件为304不锈钢。
2).灯管排列结构
（1）所有灯管彼此互相平行且为均匀排列。
（2）所有灯管和灯管电极完全浸没在污水中，灯管由污水自然冷却以保证在同温下工作。

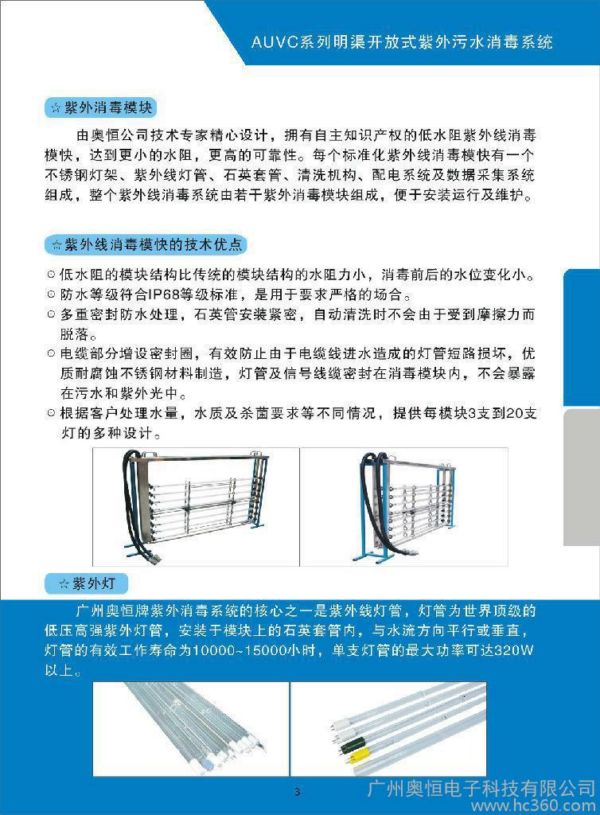

3).紫外灯模块组件
（1）每一个紫外灯模块组件应包括紫外灯管、套管、灯架以及安装在其之内的机械自动清洗装置。
（2）每根灯管内置在一根单独的石英套管内。
（3）石英管的闭口端通过O型圈固定在框架上，从而使得石英套管不与框架上任何钢体相接触。
（4）石英套管的两端不伸出紫外灯模块框架两边的钢结构部分。
（5）连接灯管的电缆终结应封闭在304不锈钢套内，并有防水保护。
（6）紫外灯模块从设计上应考虑到工厂的操作人员方便更换灯管和石英套管。
4). 紫外灯管
（1）灯管为低压高强度紫外灯，灯管经过预热处理以提高其寿命。
（2）灯管保证寿命要求不低于13,000小时。
（3）单根灯管254nm紫外C能量输出，发光转换效率不得低于40%。
（4）灯管灯丝采用夹式设计，独特的卷曲式可以防震。
（5）电路连接部分只在灯管一端，方便更换。
（6）灯管为产生零臭氧类灯管。
（7）灯管为低压高强汞灯，其额定功率为320W；
（8）单根低压高强灯管253.7nm紫外C输出不得低于120W；
5).灯管端部密封和灯座
（1）石英套管开口端将由304不锈钢套管或耐腐蚀材料螺帽、钢套和紧压式O型圈组成密封。
（2）石英套管螺帽具有滚花面以供紧固时手握，拆卸灯管及套管时不需任何工具。
（3）灯座的双层密封与套管的O型密封圈构成多级密封屏障。
（4）灯座里面的第二级密封将灯与紫外模块和模块上的其他灯封闭隔离开来。
（5）在石英套管发生意外破裂时，灯座上的双层密封可以阻止水气进入灯管模块框架和侵袭与其他灯管的线路连接。
6).紫外灯套管
（1）石英套管紫外透光率不低于90%
（2）石英套管只能为一端开口，另一端为圆顶形自然闭口端。两端开口套管不予以采用。
（3）套管壁厚度为1.5mm。
7).紫外灯模块组件支架
（1）整个模块支架应为304不锈钢并悬空在明渠中污水上方，不需拴紧而固定所有紫外模块。
（2）整个模块支架具有透光装置，能防止发生意外时紫外线辐射到明渠外。
（3）在更换灯管或石英套管时，每个模块应能单独起吊。
8). 水位控制
水位自动控制装置安放在消毒水渠末端的排水口，可采用无动力顶部溢流堰式自动控制装置。该溢流堰的结构，保证：在零流量时将保持一个最低水位，并且该最低水位仍高于灯管所处位置；在峰值流量时将保持一个最小的水位变化增量，水位的增加量不超过5 cm。
4、电路部分
镇流器
（1）功率因数：不低于0.99
（2）保护等级：IP54
（3）最高环境温度：50℃
（4）电子镇流器若遇到任何一支紫外光灯初次启动失败，应会自行再启动两次。
（5）电子镇流器由微处理器控制，每个电子镇流器独立控制1支紫外光灯管。
（6）镇流器应置于镇流器柜内，便于风雨天检修和防止因密封不严造成镇流器受潮，引起故障或损坏。
（7）对镇流器进行检修时，不需要将模块提起，以免打断消毒过程。
配电部分
（1）紫外系统（包括灯管组及配电系统，控制系统和其他辅助设备）为保证消毒效果，最大装机容量不小于20KVA，必须单项列出各个用电部件的装机容量和功耗,供电箱由用户自备。
（2）配电柜将通过密封的汇流条向每一个紫外模块供电。
（3）每个系统控制中心供电参数为220V/AC、1相3线。
（4）每个配电中心供电参数为220/380V/AC、3相4线。
（5）制造商完成所有灯管和镇流器间接线。
（6）制造商提供连接灯管和镇流器之间所有线缆和导管。
5、紫外探测系统
一个浸在水体中的紫外传感器应随时检测每一个模块组的紫外线强度。传感器只检测紫外灯杀菌波段部分，这个探测系统在出厂前由制造商校正。
6、在线机械自动清洗系统
（1）机械自动清洗系统在整个清洗过程中保证被清洗灯管和模块照常工作。
（2）清洗频率应可调节（1次~500次/week），远程手动或自动清洗控制可以通过操作界面及远程控制实现。
（3）清洗系统采用气压驱动，且驱动方式在模块中央 。
7、控制部分
（1）控制系统的操作接口应为完全兼容于可编程序控制系统的商业常用合法软件并配液晶屏幕。该系统提供绘图功能及操作菜单。密码可在不中断操作程序的情况下更改。具备紫外光调控、监控以及警报等功能，不具备以上功能的操作系统不予采用。
（2）所有用于紫外光灭菌系统控制或监测的仪表，必须具备独立保险丝或断路保护以减少因部件损坏而对系统产生的影响。
（3）可编程序控制系统应能通过监控自动清洗环的工作情况来判断系统运作是否正常。
（4）可编程序控制系统应可监测每个独立的紫外光灭菌灯管的具体情况及最少要提供下列信息至计算机系统中：
a）.每一支紫外光灯的开熄情况（On/Off）
b）.每一紫外光灯组的操作时间（小时）
c）.每一紫外光灯组开闭次数（次）
（5）每支紫外光灯的工作状况必须有独立显示。（包括报警、指示灯管地址、每一支灯管线路故障等）。
（6）紫外光消毒灭菌之控制系统应可提供以下警报：
a）.紫外光灭菌系统的电源中断警报
b）.重要的仪表失效或信号传输故障警报。在这种情况下，可编程序控制系统应可启动内定程序开启适当的紫外光灯以确保消毒效果。
c）.当水中紫外光强度达不到最低水平时警报。以反应污水的污秽程度及系统故障，并且这个警报系统可以在现场进行调整。
d）.低危机讯号警报：不会实际影响系统的运作，可以待紧急事情处理完再处理。
e）.高危机讯号警报：需要立刻处理以避免系统运作出现问题及受损。
f）.高、低危机讯号警报是提供一个机会给予操作人员根据问题的严重程度来做相应的处理。在可编程序控制系统的软件中需要包含警报讯号的延缓时间来避免短暂出现的假讯号。
（7）紫外消毒系统警报必须为可视式，所有工作状况可同时输出到污水处理厂内的控制中心。
（8）所提供紫外线控制系统应能接入水处理中心的自控中心，进行远程控制。
（9）可编程序控制电器P
