点击图片查看原图
一、特性：
1本品是水溶性物质，根据需要可以适当比例稀释。不易燃，不污染环境。使用方便。
2处理后形成的保护膜不溶于水，具有良好的抗氧化，抗硫化、抗潮湿性能。膜层韧性好，可弯曲变形。
3保护膜硬镀高，具有良好的耐磨，抗划伤能力。莫层光泽度高，具有良好的装饰作用。
二、适用范围：
适用于金属电镀后的表面处防锈防变处理，如铜及铜合金镀层、防金镀层、镍铬、银镀层、兰、白、锌等镀种有良好的保护作用，同时也大面积应用于五金、通讯器材、仪表、家用电器、灯具等产品的装饰性镀镀层和防腐蚀性镀层。
三、使用方法
1挂镀工件，或大面积的五金件建议采用喷涂，刷涂，本品1体积：清水1-2体积，PH值6.5-7.5,具体配比可根据膜层要求调整。
2滚镀件或小工件可通过浸泡操作，本品1体积：清水2-8体积，然后在离心机脱干5-10秒，表面微湿，不粘连，取然后即可放入烘箱烘干。
3常温下使用，在溶液里浸泡1分钟左右提出，抖动后常温晾干或烘干（烘干温度60℃时间10分钟左右）。或是进行喷涂或刷涂均匀晾干（30分钟表干，24小时后可做任保测试）
4经过1次封闭后若发现表面有少量局部彩色，可经过第二次封闭处理。
四、注意事项
1禁止使用装过酸碱的容器来装载本品。以免影响质量，
2正确掌握判断浸泡液的浓度，如果浸泡后发现产品的低表面处出现彩虹，则说明溶液浓度过高，应适当添加纯水进行稀稀，如果浸泡后出现高部位彩虹，则说明溶液浓度太低，应适当添加本品，把产品重复浸泡一次即可。
3烘干温度60-90℃，时间5-10分钟为佳。
4若发现产品有脆纹，说明溶液浓度过高或烘干温度过高。
5长时间不使用应将本品密封保存。
6有不明之处可电话联系。

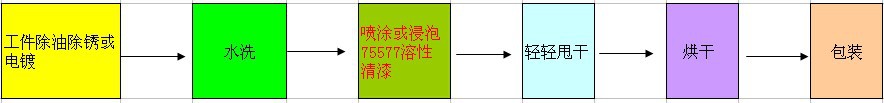

操作工艺：
包装：25公斤/桶
