产品名称： 地磅传感器 产品类别： 衡器配件 产品介绍：
我公司经销各种型号传感器，柯力、博达、中航电测、本原等各个厂家的产品 适用于各种汽车衡上使用。

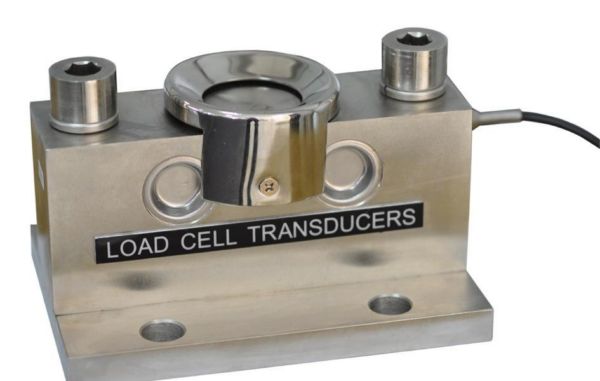

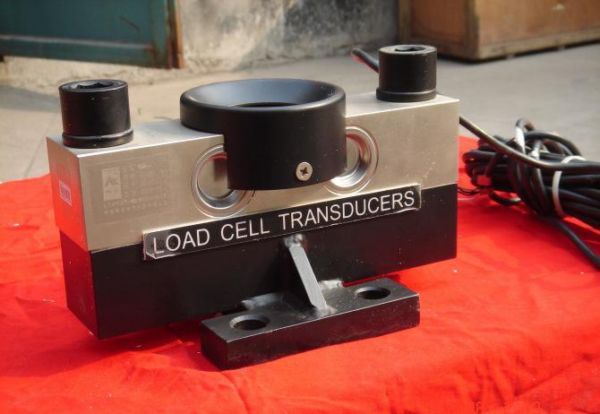

产品内容说明 ◆HM9B型称重传感器可满足10t～50t量程范围内的精确测量。
◆合金钢材料，表面镀镍，全密封焊接，防油、防水、防一般腐蚀性气体及
介质，可适用于多种环境。
◆双剪切梁结构设计，适用于电子汽车衡、轨道衡等各类电子称重设备。 特 性
◆量程：10t～50t
◆高精度
◆合金钢材料
◆安装方便，性能可靠
技术指标

额定载荷

t

10/20/25/30/40SE/40/50

精度

C1

C2

C3

A5M

B10M

认证

OIML R60 C3

最大检定分度数

n max

1000

2000

3000

5000

10000

最小检定分度值

v min

Emax/3000

Emax/5000

Emax/10000

Emax/15000

Emax/10000

综合误差

(%FS)

≤±0.050

≤±0.030

≤±0.020

≤±0.026

≤±0.050

蠕变

(%FS/30min)

≤±0.038

≤±0.024

≤±0.016

≤±0.017

≤±0.040

温度对输出灵敏度的影响

(%FS/10℃)

≤±0.028

≤±0.017

≤±0.011

≤±0.013

≤±0.040

温度对零点输出的影响

(%FS/10℃)

≤±0.047

≤±0.023

≤±0.015

≤±0.014

≤±0.020

输出灵敏度

(mv/v)

2.0±0.002

2.0±0.002 2.0±0.002 2.0±0.002 2.0±0.002

输入阻抗

(Ω)

700±7

700±7

750±7

输出阻抗

(Ω)

700±7

绝缘阻抗

(MΩ)

≥5000(50VDC)

零点输出

(%FS)

1.5

温度补偿范围

(℃)

-10～+40

允许使用温度范围

(℃)

-35～+70

推荐激励电压

(V)

5～12(DC)

最大激励电压

(V)

18(DC)

安全过载范围

(%FS)

150

极限过载范围

(%FS)

300

QS 10t-40t

一 、产品概述

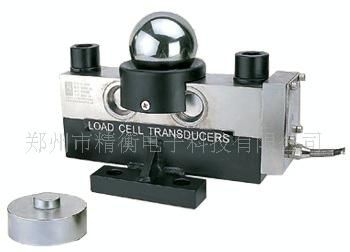

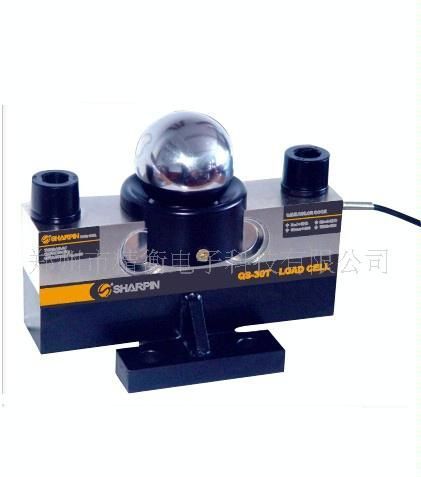

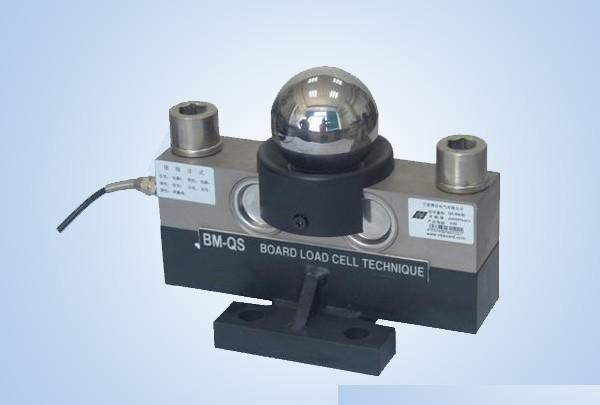

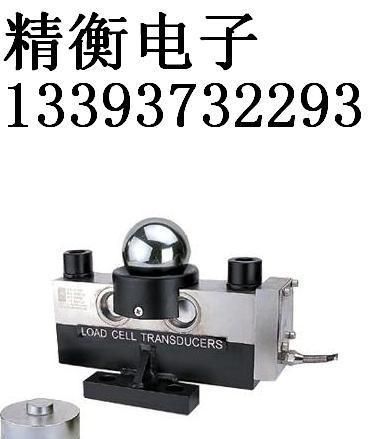

QS 桥式称重传感器

采用钢球、压头结构可自动复位和调心。高精度、高可靠性、稳定性好；安装方便，互换性好。有良好的防潮密封（胶封和激光焊接密封选用），适应恶劣工作环境。可用于各种电子汽车衡，轨道衡、料斗秤及各种专用衡器，适用于重量、力值测量的各个领域二、外形尺寸

可用于汽车衡、轨道衡、料斗秤等各种计量设备中。

三、技术参数

额定载荷Rated Load 10t,15t,20t,25t,30t,40t 额定输出Rated Output 2.0000±0.001MV/V 综合误差Total Error ±0.02%F.S 蠕变Creep(30minutes) ±0.02%F.S 推荐工作电压Recommended Excitation Voltage 5V～18V(AC or DC) 最大工作电压Maximum Excitation Voltage 24V(AC or DC) 零点平衡Zero Balance ±1%F.S 输入阻抗Input Impedance 775±5Ω 输出阻抗Output Impedance 700±2Ω 绝缘阻抗Insulation Impedance ≥5000MΩ 安全过载率Safe Overload 150%F.S 极限过载率Ultimate Overload 200%F.S 工作温度范围Operating Temperature Range (-30～+70)℃ 温度补偿范围Compensated Temperature Range (-20～+60)℃ 输出温度影响Temperature Effect On Load ±0.02%F.S/10℃ 零点温度影响Temperature Effect On Zero ±0.02%F.S/10℃ 材质Construction 合金钢Alloy Steel 防护等级Protection Class IP68&IP67 引用标准Citation GB/T7551-2008/OIML R60 接线方式Mode of Connection 输入+:红 Input+:Red 输入-:黑 Input-:Black 输出+:绿 Output+:Green 输出-:白 Output-:White
