首页 > 模型图纸 > 供水泵站电气图(套图)(AutoCAD.Electrical设计,dwg格式)
模型图纸
供水泵站电气图(套图)(AutoCAD.Electrical设计,dwg格式)
2023-11-1520023642.5K
  • 软件名称:AutoCAD Electrical
  • 软件格式:dwg
  • 参数编辑:无参数

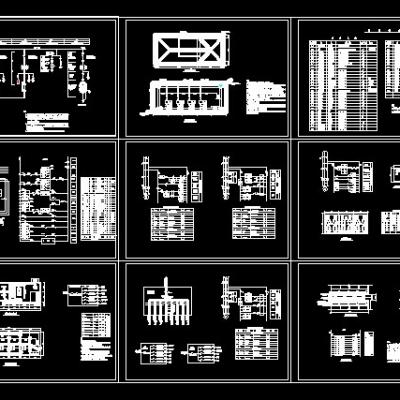

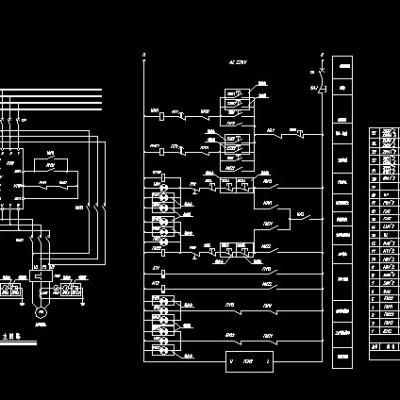

供水泵站电气图(套图).dwg
说明:
1、箱变至泵房二层配电柜0.4KV电源采用电缆进线,室外电缆沟走向及泵房墙上预留进线孔位置视现场实际情况另定。
2、二层控制室共布置5块低压配电柜和1块总操作台。其中配电柜分为总进线柜1块、水泵启动柜2块、站用配电柜1块、无功补偿柜1块。
总操作台分为4小块,其中1#-2#电机控制1块、3#-4#电机控制1块、真空泵控制1块、远程监控1块。
3、为方便运行人员操作,在总操作台集中控制的同时,还在一层25.90m平台处设机旁控制箱。
4、低压开关柜基础采用10号槽钢预埋,表面高出地面1CM。
5、二层控制室至底层电缆采用托盘式钢制电缆架桥(宽600)走线。
6、施工时,电气安装人员应与土建施工人员密切配合,严格按照有关施工规范及专业图集进行施工,并做好管线及洞口的预留、预埋工作。
