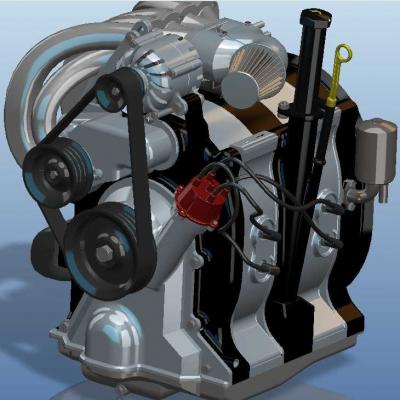

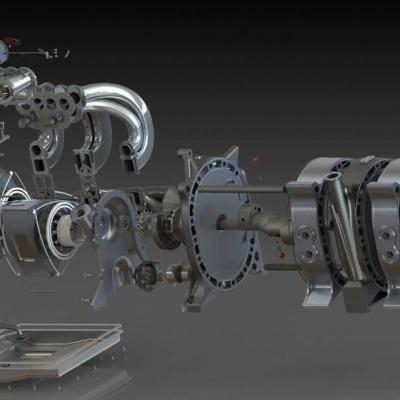

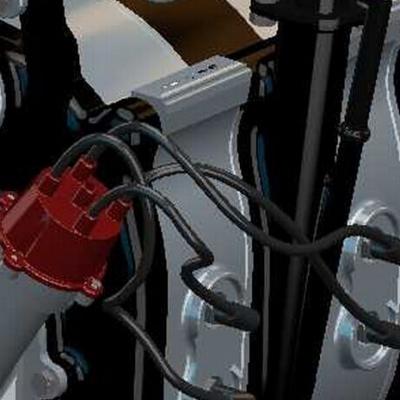

这是一款汪克尔转子发动机全套结构模型，Proe5.0软件设计，此种类型发动机区别于往复式发动机，膨胀压力作用在转子的侧面。将三角形转子的三个面之一推向偏心轴的中心，模型提供Asm/Prt文件，欢迎下载！
汪克尔型转子发动机上，转子的顶点随着发动机壳体内圆周的椭圆形壳体而运动，同时保持与围绕在发动机壳体中心的一个偏心轨道上的输出轴齿轮的接触。三角形转子的轨道是用一个相位齿轮机构来规定的。相位齿轮包括安装在转子内侧的一个内齿圈和安装在偏心轴上的一个外齿轮。如果转子齿轮在其内侧有30个齿，轴齿轮将在其外原周上有20个齿，由此得到其齿数比为3:2。由于这一齿数比，转子和轴之间的转速比被限定为1:3。和偏心轴相比，转子有较长的转动周期。转子转动一圈，偏心轴转动三圈。当发动机转速为3000 转/分时，转子的速度只有1000 转/分。
