首页 > 模型图纸 > 磨矿机自动加球机 CAD图纸(CAXA-IronCAD设计,提供EXB格式)
模型图纸
磨矿机自动加球机 CAD图纸(CAXA-IronCAD设计,提供EXB格式)
2024-09-2731032980.14K
  • 软件名称:CAXA
  • 软件格式:EXB
  • 参数编辑:无参数



磨矿机自动加球机方案示意图 CAD exb图档
1#球磨机自动加球方案
一、需求说明
1、根据工艺要求,加球直径为¢110或¢100
2、每天加1500kg,按4小时加一次球计算250kg/次,折合63个¢100钢球
3、每次球箱存球在1.5t以内
二、驱动装置及控制系统装置选择
1、电动滚筒采用大选厂粉矿仓2.2kw配3.0kw变频器
2、光接收或接近开关接收过球信号,采用PLC控制每次加球数量及加球时间间隔
三、附件

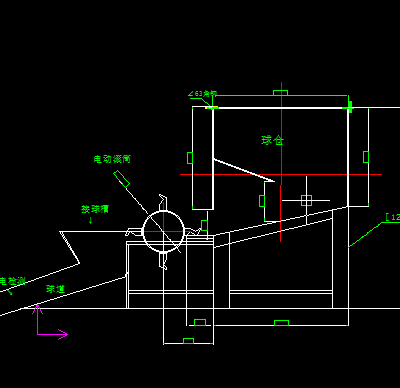

1、加球机结构示意图
2、球仓结构图
3、梳状底板图
4、加球指板图
5、加球指板分布图
6、PLC控制方案
