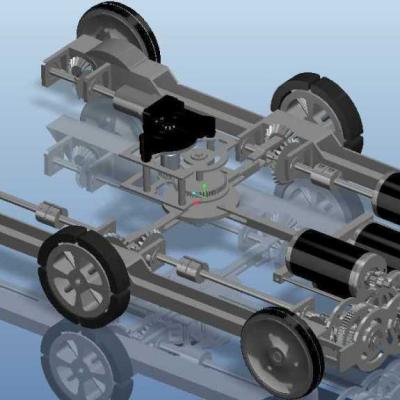

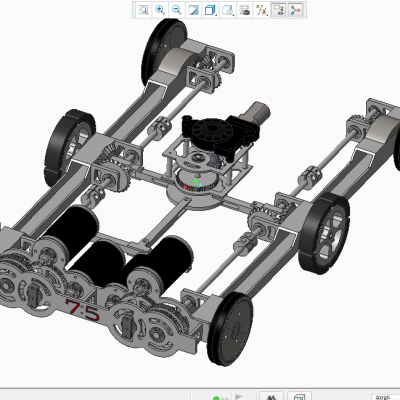

六轮驱动车装置3D模型 PROE5.0设计文档分享，无参数，但可编辑。 汽车驱动装置具有极高的参考价值，每侧3个驱动轮构成的6轮车辆的纵向车桥和驱动装置，横向布置于中车轮装置 附近的输入轴在驱动中车轮装置的同时，还通过锥齿轮副和纵向布置的前、后传动轴驱动前、 后车轮装置，其特征是：每侧的前、中、后3个车轮装置中的相邻2个由管状的公共纵梁刚 性联结，第3个车轮装置安装在1个管状的摇臂的一端，该摇臂的另一端通过水平销轴铰接 在由前2个车轮装置和公共梁架构成的组合体的端部，在公共梁架和摇臂之间装有弹簧和减 振器，前、后传动轴贯穿于由此构成的纵向车桥的梁架和摇臂之中；输入轴上的主动锥齿轮 可在花键上滑动，滑动到一个极限位置时，该主动锥齿轮与分别固定在前、后传动轴端的2 个从动锥齿轮同时啮合；滑动到另一个极限位置时，与该2个从动锥齿轮同时分离。
