一、用途
本熔断器适用于交流50Hz、额定电压至500V、额定电流至0.5-20A的电气线路中作过载和短路保护(gG/gL)。由于熔片不同还可派生为半导体器件及其成套装置的短路保护(aR/gR/gs/gtr)、以及电动机的短路保护(aM)。额定分断能力至25KA。产品符合国家标准GB13539和国际电工委标准IEC60269。
二、结构特点
熔断体由纯铜片(或铜丝、银丝、银片)制成的变截面熔体封装于由高强度瓷制成的熔管内，熔管中充满经化学处理过的高纯度石英砂作为灭弧介质，熔体二端与端帽牢固电连接，且铜丝或者铜片的两侧都有铜冒，俗称双盖，组成圆筒帽形结构。熔断器底座由树脂或塑料压制的外壳装上触头和载熔件后，或经铆合连接而成，可作为相应尺码熔断体的支持件。本系列熔断器具有体积小巧、装置方便、使用安全、外形美观等特点。

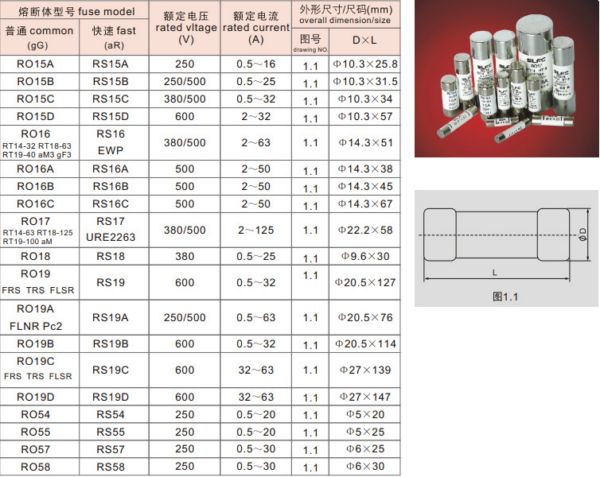

三、此款熔断器架构图如下：
D长度5mm,L长度20mm。
四、买家须知：
①、关于产品图片：本店产品图片均为实物拍摄，盗图必究！
②、关于商品：本店产品全部为浙江新力熔断器有限公司生产，所售商品均为厂家直销。
③、关于发货：有特殊要求请联系客服，并在下单时留言，我们将根据留言内容发货，现货产品24小时内发 货，定做产品周期一般3-5天。特殊产品或数量较大，请与客服联系。约定具体时间。
④合作快递：我司合作快递有天天快递、顺丰快递。大货一般走物流，如有特殊要求，请与客服联系。
⑤售后服务：如果在收到货物后，发现产品质量有问题，请及时联系客服，经确认，我们将无条件为您退换货，并承担物流运输费用！
五、关于技术支持：
我公司将为您提供一切我司能够提供的技术支持，有任何疑问都可随时联系客服旺旺或者来电咨询，浙江新力熔断器有限公司全体员工期待您的来电！
